Neste post, vou explicar como utilizar o DBAdapter com BPEL, para isso, além de utilizar o JDeveloper e o Weblogic, também vou utilizar o SQL Developer.

Primeiramente vamos criar um projeto novo, com o JDeveloper aberto, vá em File > New, escolha Applications e em itens selecione SOA Application.

Na tela seguinte de um nome para sua aplicação (no meu caso BPELWithDBAdapter) e clique em next. Agora, de um nome ao seu projeto (no meu caso BPELWithDBAdapter, você pode alterar conforme a sua necessidade). Selecione um template para o composite que contenha o BPEL e clique em finish.

Feito isso, irá abrir uma janela para que defina um nome ao bpel, sua especificação e template.
OBS.: O template que vamos utilizar nesse exemplo é o Synchronous.

Clique com o botão direiro sobre o BPEL criado e clique em edit, primeiramente, vamos inserir um Assign entre os componentes de entrada e saída e logo após o assign adicione um invoke.
Qualquer dúvida sobre os passos iniciais acima, veja também: http://brunogualda.com.br/introducao-ao-bpel/.

Nesse momento, sua tela deverá estar conforme apresentado abaixo:

Agora vamos adicionar o DBAdapter, este que será responsável pela comunicação entre a base de dados e a requisição do serviço que estamos criando. Vá em BPEL Services e arraste o componente Database Adapter para o Partner Links no canto direito do BPEL. Irá carregar um tela de boas vindas, pode clicar em next. Na tela seguinte, dê um nome para o service name e clique em next.

É chegado o momento de configurarmos uma conexão com a base de dados, para isso, clique no sinal de +, uma tela irá se abrir requisitando que forneça as informações de conexão com sua base de dados, após o fornecimento dos dados você pode checar se está tudo OK clicando em Test Connection, se tudo correr conforme esperado, no campo inferior irá apresentar a mensagem “Sucess!“, então, podemos clicar em OK.

De volta a tela de configuração do service connection, deve-se alterar o nome da JNDI que foi criada juntamente com o data source, no meu caso: eis/DB/DTExample. E clique em next.

Caso ainda não tenha configurado nenhum data source, veja mais sobre em: http://brunogualda.com.br/configuracao-de-data-source-no-weblogic/.

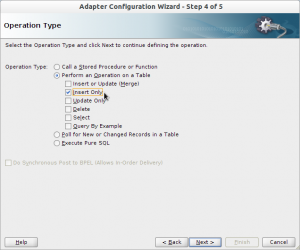

Agora, vamos selecionar o tipo de operação que desejamos efetuar. Neste exemplo irei utilizar a inserção de dados. Para isso, selecione a opção Perform an Operation on a Table e marque a opção Insert Only. Agora clique em next.

Em select table, clique em Import Tables para selecionar a tabela que deseja efetuar a inserção dos dados. Estou utilizando a tabela ‘PESSOA’ para efetuar esta inserção. Clique em next.

Na tela seguinte, marque os campos da tabela que pretende definir as primary keys, neste exemplo, todos e clique em next e next novamente, pois não teremos nenhum relacionamento entre tabelas.

Após o passo acima, pode-se clicar em next até que a opção finish seja ativada e então clique nela para finalizar. Ao efetuar estes passos, deverá constar uma tela conforme apresentada abaixo, onde é definido as informações do WSDL que está sendo criado. Clique em OK.

Nesse momento, vamos efetuar a ligação entre o invoke e o dbadapter. Para isso, clique na seta ao lado do invoke e arraste até o dbAdapter, será aberta uma tela para edição do invoke. Aqui podemos configurar um nome para o invoke, a operação que será executada e a entrada dos dados. Para o exemplo, utilizei o nome InsereDados, em operation mantém-se Insert e np campo input, clique no sinal de + para adicionar a variável de entrada, ao fazer isso você poderá definir um nome para sua variável. No meu caso, irei manter o nome padrão.

A tela de edição do invoke deverá estar igual ou parecida a apresentada abaixo, isso irá depender do nome que você utilizou na variável. Clique em OK.

Agora devemos alterar o valor das variáveis de entrada no XSD criado pelo BPEL, onde elas serão responsáveis pela passagem dos valores a base de dados. Vá em Applicarion Navigatior, abra o arquivo BPELProcessWithDBAdapter.xsd, na parte inferior clique em source, sua tela deverá estar conforme a imagem abaixo:

Altere a variável input adicionando as variáveis que serão responsáveis por passar os dados para a base de dados. Veja abaixo:

De volta ao BPEL, clique com o botão direito no Assign para editá-lo. Na tela que se abre há varias abas, nesses momento vamos trabalhar apenas na aba General onde vamos alterar o nome do Assign para algo mais amigável, por exemplo AtribuiDados. Agora vamos utilizar a aba Copy Rules, nesse ponto vamos fazer a atribuição dos valores que será passado no BPEL e inseridos na base.
No lados esquerdo da tela expanda inputVariable > payload > client:process, e no lado esquerdo expandir InsertDados_insert_InputVariable > PessoaCollection > ns2:PessoaCollection: PessoaCollection > ns2:Pessoa : Pessoa. Agora faça a ligação dos campos correspondentes, a edição do assign deverá ficar da seguinte forma:

Faça o deploy da aplicação. Veja como efetuar deploy da aplicação em: http://brunogualda.com.br/como-efetuar-deploy-do-jdeveloper-no-weblogic/

Acesse a url do servidor em http://localhost:7001/em (no meu caso), clique sobre a aplicação BPELWithDBAdapter, deverá carregar uma tela conforme apresentada abaixo:

Clique em Test, nas variáveis insira os valores correspondentes e clique em Test Web Service

Para verificar se a ação foi bem sucedida, acesse a base de dados na tabela e veja se os dados foram inseridos com sucesso.

Download do projeto
Downlo do script

Arquivado em BPEL, Weblogic | Sem comentários »

Para configurar um data source (para saber mais sobre data source, clique aqui) no weblogic, acesse o servidor na url: http://localhost:7001/console (no meu caso) e faça o login. Deverá visualizar uma tela conforme a imagem abaixo:

Clique em Data Sources, e na tela que será carregada, vá em New > Generic Data Source

Dê um nome para o data source, no meu caso DTExample, e um nome para a JNDI (para saber mais sobre JNDI clique aqui) que aqui coloquei como jdbc/DTExample. Lembre-se bem do nome criado neste JDNI, pois iremos  utiliza-lo novamente mais a frente. Em Database Type deixe Oracle e clique em next.

Defina o driver que será utilizado: “Oracle Driver (Thin XA for Service connections; Version:9.0.1 and later” e clique em next e next novamente. Agora é necessário a configuração de conexão com a base de dados. Lembrando que o nome de usuário e senha são as informações que você criou na sua base de dados e database name está como “XE“, pois o padrão da base oracle na versão gratuíta é desta forma. Clique em next.

Nesta tela é exibido um resumo com as informações fornecidas e cria a classe e url para a conexão. Aqui podemos checar se está tudo OK clicando em Test Configuration. Se tudo estiver bem, deverá ser apresentada a mensagem “Connection test succeded” no topo da página, então podemos clicar em next. Caso apresente algum erro, volte a tela anterior e reveja as informações fornecidas para a conexão.

Marque o servidor que deseja fazer a implantação do data source criado, no meu caso tenho apenas o AdminServer e clique em finish. Note agora que o data source DTExample, já consta na lista.

Feito isso, agora em Deployments e clique em DbAdapter. Na tela que se abre, clique em Configuration > Outbound Connection Pools > New, marque a opção javax.resource.cci.ConnectionFactory e clique em next, de um nome para o conjunto de conexões que está sendo criado, no meu caso eis/DB/DTExample. Sua tela deverá ficar como apresentado abaixo:

Clique em finish.

Para ver se a configuração ocorreu com sucesso, exapanda javax.resource.cci.ConnectionFactory. Você irá notar que o nome do conjunto de conexões constará na lista, conforme apresentado abaixo:

Logo após, clique em eis/DB/DTExample, uma tela com suas propriedades deverá abrir, neste ponto, vamos definir um valor para xADataSourceName que é o mesmo passado na JNDI no início do post jdbc/DTExample.

Agora, clique em deployments novamente e selecione DbAdapter, com ele selecionado, clique sobre o botão de update para atualizar as modificações efetuadas. Nas telas que serão apresentadas pode-se manter o valor padrão e clicar em next e finish para concluir a atualização.

Arquivado em Weblogic | Sem comentários »

Por padrão, todo conjunto de conexão criado no weblogic tráz em sua sequence o valor 50, como valor inicial. Para resolver isso, clique em Deployments > DbAdapter > Configuration > Outbound Connection Pools, exapandir javax.resource.cci.ConnectionFactory e selecionar a conexão que deseja alterar, que no meu caso é o eis/DB/DTExample.

Na propriedade sequencePreallocationSize altere o valor de 50 para 1, assim, quando a sequence for requisitada iniciará a partir do número 1 e não mais de 50.

Agora, clique em deployments novamente e selecione DbAdapter, com ele selecionado, clique sobre o botão de update para atualizar as modificações efetuadas. Nas telas que serão apresentadas, pode-se manter o valor padrão e clicar em next e finish para concluir a atualização.

Arquivado em Weblogic | Sem comentários »

Nos últimos tempos tenho trabalho com conceitos inerentes a arquitetura SOA-Service Oriented Architecture (veja mais aqui). Trata-se de uma arquitetura que permite a criação de serviços de negócios que podem ser reutilizados e compartilhados. Dentre os serviços, temos o BPEL-Business Process Execution Language (veja mais aqui). BPEL é uma linguagem de orquestração baseada em XML que descreve processos de negócios executáveis.
Bem, mas nesse momento, não entrarei em méritos explicativos, vamos colocar a mão na massa que é mais interessante.

Já com o JDeveloper aberto, vá em File > New, escolha Applications e em itens selecione SOA Application, conforme apresentado abaixo:

Na tela seguinte de um nome para sua aplicação.

Agora um nome para o projeto, em available e selected, marque as opções conforme a figura abaixo:

Na tela seguinte você pode definir um nome para o composite, e o template que deseja iniciar. Para o nosso exemplo, selecione a opção Composite With BPEL Process, feito isso, clique em finish.

Deverá apresentar uma tela conforme figura abaixo:

Essa tela é apresentada porque selecionamos a opção de inserir um BPEL no composite. Nela, podemos definir algumas informações, como o nome do BPEL, a url, o template do BPEL e sua especificação. Para o nosso exemplo, irei utilizar a especificaçao 2.0, o nome do BPEL será BPELIntroducao, nosso Namespace http://introducao.bpel.gualda.com.br/IntroducaoBPEL/IntroducaoBPEL/BPELIntroducao (o namespace pode ser matindo de forma original ou alterado conforme sua necessidade). O próximo passo é a definição do nosso template, veja na figura abaixo que temos várias definições, como por exemplo, Asynchronous e Synchronous, onde o primeiro envia uma requisição e não espera resposta para prosseguir, caso contrário ocorre no segundo. Neste nosso exemplo, vamos escolher a opção Synchronous e clicar em OK.

Sua tela deverá estar assim:

Clique com o botão direiro sobre o BPEL e clique em edit, é a partir desse ponto que vamos começar a definir o que o serviço deverá executar. Primeiramente, vamos inserir um Assign entre os componentes de entrada e saída.

Agora vamos alterar o nome da variável de entrada para ficar uma coisa mais amigável. Em Application Navigator, abra o arquivo BPELIntroducao.xsd, este foi criado juntamente com o BPEL, na parte inferior e clique em source, sua tela deverá estar conforme a imagem abaixo:

Altere a variável input para o nome que desejar, em meu caso, irei substituir por nome. Devolta ao BPEL, vamos agora editar o Assign que inserimos, clique com o botão direito, edit. Na tela em que se abre, no lado direito expanda inputVariable > paylod > client:process > client:nome e do lado esquerdo, outputVariable > payload > client:processResponse > client:result. Faça a ligação entre a variável nome criada e a variável result, conforme apresentado abaixo:

Agora, vamos adicionar uma expressão. Arraste a expression builder sobre o result, uma tela conforme abaixo deverá ser apresentada:

Em Functions, selecione String Functions e dê duplo clique sobre concat para adicionar ao campo Expression na parte superior. Dentro do concat, insira a mensagem que desejar entre aspas simples e coloque uma vírgula logo em seguida. Agora, em BPEL Variables selecione client:nome e dê duplo clique para adicionar após a mensagem inserida.

Clique em OK e OK novamente.

Agora efetue o deploy da aplicação. Veja aqui como fazer deploy: http://brunogualda.com.br/como-efetuar-deploy-do-jdeveloper-no-weblogic/.

Após efetuar o deploy, clique sobre a aplicação, deverá carregar uma tela conforme apresentada abaixo.

Clique em Test, na variável nome, insira o nome e clique em Test Web Service:

Veja agora que o valor passado na variável foi concatenado com o valor passado no assing.

Download do projeto

Arquivado em BPEL, JDeveloper | Sem comentários »

Neste post irei explicar como efetuar o deploy de aplicações do Jdeveloper no Weblogic. Vá em Application Navigator clique com o botão direito sobre o projeto, deploy e o nome da aplicação:

Na tela seguinte, selecione Deploy to Application Server:

Agora, selecione a número da versão, pode deixar 1.0 mesmo e marque a opção Overwrite any existing composites with the same revision ID.

Selecione o servidor que está startado. Caso não apareça nenhum servidor, basta adicionar um clicando no sinal de +.

Confirme os dados, clique em next e finish.

Aguarde o deploy terminar, acesse o servidor na url: http://localhost:7001/em (no meu caso), e faça o login.

Bom pessoal, é isso ai, até mais….
